Η yaesu προσφέρει cashback 400€ για το FT-DX101MP. Η προσφορά ισχύει μέχρι τις 20 Ιανουαρίου του 2024.
Σε φόρο τιμής στον ιδρυτή Yaesu - Sako Hasegawa JA1MP
Πήρε το όνομά του από το γνωστό FT-101, έναν ακρογωνιαίο λίθο στην ιστορία των πομποδεκτών HF,
Δημιουργήστε το μέλλον των επικοινωνιών HF με τη γέννηση του FTDX101 .

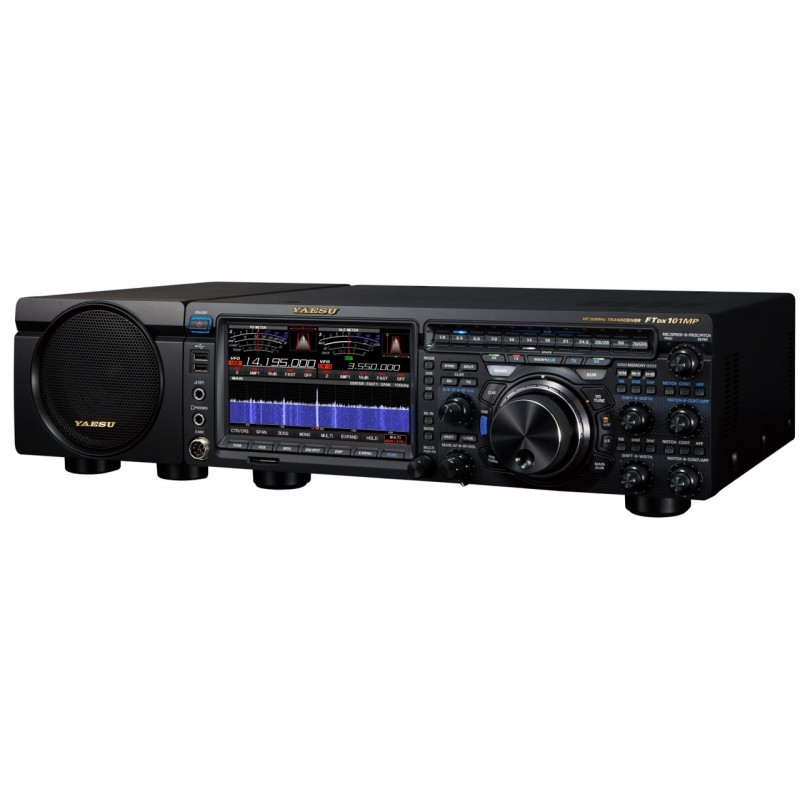

Πομποδέκτης HF/50MHz
FTDX101MP 200W
Πιστεύουμε ότι η ακρόαση ενός αδύναμου σήματος στόχου σε περιβάλλον στενής ισχυρής παρεμβολής είναι το πιο σημαντικό κατόρθωμα που απαιτείται από τον εξοπλισμό επικοινωνιών HF DX σε κάθε εποχή. Η ανύψωση και η επίτευξη του στόχου είναι η απόλυτη αποστολή που η Yaesu έχει προκαλέσει για περισσότερα από 60 χρόνια.
Αληθινή Απόδοση
Υβριδικά SDR (SDR στενής ζώνης & SDR άμεσης δειγματοληψίας)
2kHz RMDR 123dB+
2kHz BDR 150dB+
2kHz 3ο IMDR 110dB+
400 MHz HRDDS (Άμεση ψηφιακή σύνθεση υψηλής ανάλυσης)
Θόρυβος φάσης 2kHz -150dBc/Hz
Το σήμα VC-TUNE (Variable Capacitor Tune) κορυφώνεται
Οπτική οθόνη 3DSS (3-Dimensional Spectrum Stream).
SDR στενής ζώνης & SDR άμεσης δειγματοληψίας
Δίνει έμφαση στη βασική απόδοση και τη λειτουργικότητα του υβριδικού SDR
Περιλαμβάνει εύρος φάσματος σε πραγματικό χρόνο που δημιουργείται με ψηφιακή επεξεργασία
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Διαμόρφωση Hybrid SDR
Εκτός από τον δέκτη SDR στενής ζώνης, ο οποίος μπορεί να υπερηφανεύεται για τη συντριπτική Βασική Απόδοση, η Ψηφιακή Επεξεργασία Υβριδικής Διαμόρφωσης με Άμεση Δειγματοληψία SDR επιτρέπει τη συμπερίληψη του υπέροχου εύρους φάσματος πραγματικού χρόνου. *Φίλτρα στέγης 300Hz και 1,2kHz (προαιρετικά)
SDR στενής ζώνης
Τα κρυστάλλινα φίλτρα στέγης παράγουν εκπληκτικά χαρακτηριστικά πολλαπλών σημάτων
Η κατασκευή του δέκτη τύπου Down Conversion είναι παρόμοια με τον FTDX5000. Η πρώτη συχνότητα IF είναι 9 MHz και στο τμήμα του μείκτη εφαρμόζεται διπλή πύλη MOS FET D-quad DBM (Double Balanced Mixer) με εξαιρετικά χαρακτηριστικά ενδοδιαμόρφωσης. Η διαμόρφωση SDR στενής ζώνης καθιστά δυνατή τη χρήση των κρυστάλλινων φίλτρων στέγης στενού εύρους ζώνης που έχουν τον αιχμηρό παράγοντα σχήματος. Αυτό επιτυγχάνει την εκπληκτική απόδοση λήψης πολλαπλών σημάτων όταν αντιμετωπίζετε τις πιο δύσκολες καταστάσεις παρεμβολών στον αέρα.
Εκτός από τη μετατροπή IF προς τα κάτω, οι δέκτες FTDX101 εφαρμόζουν τα θρυλικά ισχυρά RF Front-Ends της YAESU, εξαιρετικούς τοπικούς ταλαντωτές χαμηλού θορύβου, φίλτρα οροφής με ευκρινείς συντελεστές σχήματος και τις πιο πρόσφατες διαμορφώσεις κυκλώματος που επιλέξαμε προσεκτικά για όλα τα στοιχεία κυκλώματος. Κατά συνέπεια, η εγγύτητα BDR (Blocking Dynamic Range) στη ζώνη των 14 MHz φτάνει τα 150 dB ή περισσότερο, το RMDR (Reciprocal Mixing Dynamic range) φτάνει τα 123 dB ή περισσότερο και το 3rd IMDR (τρίτης τάξης Intermodulation Dynamic Ranges 110) ή περισσότερο.
SDR στενής ζώνης + SDR άμεσης δειγματοληψίας
Δίνει έμφαση στην εξαιρετική απόδοση του δέκτη και στη λειτουργικότητα του υβριδικού SDR
Εύρος φάσματος σε πραγματικό χρόνο που δημιουργείται με ψηφιακή επεξεργασία
Ο δέκτης SDR στενής ζώνης αφαιρεί ισχυρά σήματα εκτός ζώνης χρησιμοποιώντας μια μέθοδο υπερετερόδυνης, με φίλτρα στέγης στενής ζώνης που εξασθενεί σημαντικά τα ανεπιθύμητα στοιχεία συχνότητας εκτός ζώνης και τα επιθυμητά σήματα εντός της ζώνης διέλευσης μετατρέπονται σε ψηφιακά με υψηλή ανάλυση 18 bit Μετατροπέας A/D και αποστέλλεται σε FPGA (Field Programmable Gate Array) για επεξεργασία σήματος.
Η σειρά FT DX 101 χρησιμοποιεί μια υβριδική διαμόρφωση SDR που ενσωματώνει έναν δέκτη SDR άμεσης δειγματοληψίας για την προβολή ολόκληρης της κατάστασης της ζώνης σε πραγματικό χρόνο, με την εξαιρετική δυναμική απόδοση του δέκτη που επιτυγχάνεται από το κύκλωμα δέκτη SDR στενής ζώνης.
Χρησιμοποιώντας αυτόν τον υβριδικό σχεδιασμό SDR, βελτιώνεται η συνολική απόδοση ολόκληρου του συστήματος δέκτη FTDX101. Το SDR άμεσης δειγματοληψίας που οδηγεί την οθόνη Spectrum σε πραγματικό χρόνο με το μεγάλο δυναμικό εύρος του επιτρέπει να παρατηρείται το πιο αδύναμο σήμα στην οθόνη όταν εμφανίζεται και το SDR στενής ζώνης επιτρέπει την επιλογή, το φιλτράρισμα και την αποκωδικοποίηση αυτού του σήματος.
Εάν υπάρχει ισχυρός σταθμός AM κοντά στην τοποθεσία σας ή σε δύσκολες καταστάσεις λειτουργίας όπου υπάρχουν πολλά ισχυρά σήματα στη μπάντα από διαγωνισμούς, δραστηριότητες DX-pedition, αυτά τα σήματα εκτός της ζώνης διέλευσης μπορούν να εξασθενήσουν από το πολύ αποτελεσματικό φίλτρο στέγης στο μπροστινή σκηνή του μετατροπέα A/D. Αυτό μειώνει το φορτίο σήματος στον μετατροπέα A/D που αποτελεί εμπόδιο από την άποψη ολόκληρου του κυκλώματος λήψης. Επομένως, οι παρεμβολές μειώνονται καθιστώντας δυνατή τη συνέχιση της λειτουργίας ακόμη και κάτω από τέτοιες δύσκολες συνθήκες.
Πραγματικά ήσυχη και καθαρή υποδοχή
Σύστημα τοπικού ταλαντωτή εξαιρετικά χαμηλού θορύβου. 400 MHz HRDDS (Άμεση ψηφιακή σύνθεση υψηλής ανάλυσης)
Ο λόγος C/N (αναλογία σήματος προς θόρυβο) του τοπικού σήματος που εισάγεται στον 1ο μείκτη είναι ένας σημαντικός παράγοντας για τη βελτίωση των χαρακτηριστικών πολλαπλών σημάτων εγγύτητας. Το τοπικό κύκλωμα της σειράς FTDX101 χρησιμοποιεί τη μέθοδο HRDDS (High Resolution Direct Digital Synthesizer) 400 MHz που χρησιμοποιήθηκε στο FTDX5000. Αυτή η διαμόρφωση κυκλώματος διαφέρει από ένα γενικό PLL που παράγει ένα τοπικό σήμα. Δημιουργώντας το τοπικό σήμα διαιρώντας απευθείας την υψηλή συχνότητα των 400 MHz, ο θεωρητικός χρόνος κλειδώματος PLL γίνεται μηδέν και η υποβάθμιση C/N με το χρόνο κλειδώματος δεν εμφανίζεται.
Η σημαντική βελτίωση του χαρακτηριστικού C/N με την απευθείας διαίρεση της συχνότητας συμβάλλει δραματικά στη μείωση του θορύβου σε ολόκληρο το στάδιο του δέκτη, καθώς και στη βελτίωση του χαρακτηριστικού BDR (Blocking Dynamic Range) στην εγγύτητα ισχυρών σημάτων.
Στη σειρά FTDX 101, εκτός από την υιοθέτηση του HRDDS 400 MHz, χρησιμοποιούνται οι πιο πρόσφατες διαμορφώσεις κυκλωμάτων που μειώνουν το θόρυβο και προσεκτικά επιλεγμένα εξαρτήματα. Ως αποτέλεσμα, ο θόρυβος φάσης που είναι χαρακτηριστικός του τοπικού σήματος επιτυγχάνει εξαιρετική τιμή -150 dBc/Hz ή λιγότερο σε διαχωρισμό 2 kHz.
Αυτό το τοπικό σήμα χαμηλού θορύβου και υψηλής ποιότητας συμβάλλει σημαντικά στα χαρακτηριστικά εγγύτητας σήματος πολλαπλών σημάτων και εξαιρετικά κοντινών σημάτων (όπως μερικές εκατοντάδες hertz).
Απαράμιλλη -70 dB Μέγιστη Εξασθένηση VC-Tune
Ο πρόσφατα αναπτυγμένος προεπιλογέας RF VC-Tune με μετάδοση κίνησης κινητήρα υψηλής ακρίβειας παρέχει εξαιρετικά χαρακτηριστικά εξασθένησης
Αυτόματη ρύθμιση συχνότητας RF Preselector VC-Tune
Στη σειρά FTDX101, ένας προεπιλογέας RF επόμενης γενιάς VC-Tune βελτιώνει περαιτέρω το σύστημα συντονισμού RF μ (mu)-Tuning υψηλής απόδοσης που υιοθετήθηκε στο FTDX9000. Χρησιμοποιώντας μια αξιοσημείωτη σχεδίαση μικρογραφίας ενώ παράγει απαράμιλλα χαρακτηριστικά και μέγιστη εξασθένηση -70 dB.
Το κύκλωμα VC-tune που αναπτύχθηκε πρόσφατα κινεί έναν μεταβλητό πυκνωτή (VC) με βηματικό κινητήρα υψηλής ακρίβειας και έχει επιτύχει αξιοσημείωτη σμίκρυνση μέσω του συστήματος μ-συντονισμού.
Το VC-Tune δεν έχει ενοχλητικά βήματα ή ρελέ μεταγωγής καλύπτοντας συνεχώς τη ζώνη με έναν μεταβλητό πυκνωτή που κινείται από έναν βηματικό κινητήρα υψηλής ακρίβειας που ακολουθεί τη συχνότητα. Η συμβατική προκαθορισμένη μέθοδος μεταγωγής πηνίων και πυκνωτών με ρελέ καταργείται.
Όταν υπάρχουν πολλά ισχυρά σήματα στη ζώνη, πατήστε το πλήκτρο "VC TUNE" και περιστρέψτε τον δακτύλιο MPVD (Multi-Purpose VFO Outer Dial) στον επιλογέα VFO για να ενεργοποιήσετε τον βηματικό κινητήρα υψηλής ακρίβειας για να ρυθμίσετε τον μεταβλητό πυκνωτή. Συντονίστε με ακρίβεια στο βέλτιστο σημείο που εξασθενεί το ισχυρό σήμα στη ζώνη κατά τη λειτουργία του επιλογέα VFO.
Το VC-Tune αποθηκεύει το τελευταίο σημείο συντονισμού για κάθε ζώνη, έτσι όταν σήματα που μοιάζουν με εκπομπή μεταδίδονται περιοδικά στην ίδια συχνότητα, αυτή η συχνότητα μπορεί πάντα να εξασθενεί ρυθμίζοντας το VC-Tune μία φορά.
Η υψηλότερη καθαρότητα σήματος μετάδοσης
Υψηλής ποιότητας μετάδοση με εξαιρετικά χαρακτηριστικά θορύβου φάσης
Το τελικό στάδιο μετάδοσης παράγει την υψηλότερη καθαρότητα σήματος
Τα εξαιρετικά χαρακτηριστικά C/N που παρέχονται από το 400MHz HRDDS (High Resolution Direct Digital Synthesizer) που χρησιμοποιείται στο τοπικό κύκλωμα ταλαντωτή συμβάλλουν επίσης σημαντικά στο τμήμα του πομπού. Σε ένα γενικό κύκλωμα, μπορεί να προκύψει θόρυβος ή παραμόρφωση ανάλογα με τη διαμόρφωση του κυκλώματος και τα εξαρτήματα, μέχρι το τελικό στάδιο που παράγει το σήμα μετάδοσης, ακόμα κι αν το τοπικό σήμα είναι υψηλής ποιότητας. Στο FTDX101, έγινε ενδελεχής εξέταση κάθε στοιχείου μέχρι το τελικό στάδιο TX. Το ρολόι που διαιρεί και διανέμει το τοπικό σήμα από το κύκλωμα HRDDS 400 MHz σε κάθε μπλοκ, καθώς και το FPGA, τον μετατροπέα D/A, τον τελικό ενισχυτή ισχύος κ.λπ., και επιλέγοντας προσεκτικά τις πιο πρόσφατες διαμορφώσεις κυκλώματος για τη βελτίωση των χαρακτηριστικών C/N ολόκληρου του μπλοκ πομπού.
Ως αποτέλεσμα, τα χαρακτηριστικά τοπικού σήματος υψηλής ποιότητας διατηρούνται χωρίς υποβάθμιση στο τελικό στάδιο και τα χαρακτηριστικά θορύβου φάσης μετάδοσης επιτυγχάνουν -150 dBc/Hz σε διαχωρισμό 2 kHz. Ο χρήστης του πομποδέκτη FTDX101 θα εκτιμήσει την καλύτερη απόδοση με ένα σήμα μετάδοσης υψηλής καθαρότητας.
Εμφάνιση 3DSS νέας γενιάς
Καταλάβετε διαισθητικά τις αλλαγές στην ισχύ των σημάτων
Πρόσφατα αναπτυγμένο σύστημα 3DSS (3-Dimentional Spectrum Stream).
εκτός από μια συμβατική οθόνη καταρράκτη
Έγχρωμη οθόνη αφής TFT 7 ιντσών
Μέγεθος: Πλάτος 7 ιντσών
Ανάλυση: 800 x 480 pixel
ABI (Active Band Indicator) & MPVD (Multi-Purpose VFO Outer Dial)
Παρέχετε ανώτερη λειτουργικότητα και ορατότητα και εισάγετε πολυάριθμες λειτουργίες
Ο σχεδιασμός του μπροστινού πίνακα δίνει έμφαση στη σταθερή ανώτερη αφή και τη λειτουργικότητα
Οι κύριες σημαντικές λειτουργίες λειτουργίας, όπως ο κύριος επιλογέας VFO, VC-TUNE, WIDTH/SHIFT είναι τοποθετημένες κοντά στο κέντρο του παραθύρου για εύκολη πρόσβαση.
Τα πλήκτρα επιλογής ζώνης τοποθετούνται ως μια σειρά ABI (δείκτης ενεργής ζώνης) στο επάνω μέρος του επιλογέα VFO, με την απόδοση και την άνεσή σας.
Ακόμη και με μια μεγάλη οθόνη αφής 7 ιντσών, η διάταξη του πίνακα δίνει έμφαση στη γρήγορη ορατότητα και λειτουργικότητα ως πρώτη προτεραιότητα.
ABI (Active Band Indicator)
Το ABI είναι διατεταγμένο ως το πλήκτρο επιλογής ζώνης στην οριζόντια σειρά στο επάνω μέρος του επιλογέα VFO.
Όταν η ζώνη επιλέγεται ως ΚΥΡΙΑ Μπάντα, η λυχνία LED δείχνει με λευκό χρώμα και όταν η ζώνη επιλέγεται από την ΥΠΟΜΠάντα, η λυχνία LED δείχνει με μπλε χρώμα. Στην κατάσταση μετάδοσης, το LED ανάβει κόκκινο, ώστε να μπορείτε να επιβεβαιώσετε αμέσως ποιο VFO εκπέμπει.
Επιπλέον, καθώς το πορτοκαλί LED ανάβει όταν πατάτε παρατεταμένα το πλήκτρο μπάντας, μπορείτε να το χρησιμοποιήσετε για να εμφανίσετε μια μπάντα που έχει συνδεδεμένη κεραία ή για να εμφανίσετε μια μπάντα που λειτουργεί σε λειτουργία DX-pedition ως σημείωση. Κάτω από το πλήκτρο ζώνης υπάρχει ένα κλειδί για επιλογή μεταξύ μετάδοσης και λήψης της ΚΥΡΙΑΣ και ΥΠΟΜΠάντας και κάτω από αυτό, υπάρχει ένα κλειδί μεταγωγής για τη χρήση του κουμπιού VFO στον ΚΥΡΙΟ ή ΥΠΟ συντονισμό, έτσι, ακόμη και όταν η λειτουργία χωρίζεται χρησιμοποιώντας και τα δύο ΚΥΡΙΕΣ και ΥΠΟΜΠΑΝΕΣ ταυτόχρονα, ο έλεγχος μπάντας μπορεί να εκτελεστεί ομαλά και έτσι ο συντονισμός της λάθος μπάντας κατά λάθος μειώνεται.
MPVD (Εξωτερικός επιλογέας VFO πολλαπλών χρήσεων)
Το MPVD είναι ένας μεγάλος πολυλειτουργικός δακτύλιος αλουμινίου υψηλής ποιότητας γύρω από το εξωτερικό του επιλογέα VFO. Ο δακτύλιος επιτρέπει τον έλεγχο του επιλογέα συχνότητας SUB VFO, του VC-TUNE, του Clarifier και του C/S (λειτουργία προσαρμοσμένης επιλογής). Το MPVD είναι ένας εύχρηστος επιλογέας που σας επιτρέπει να προσαρμόζετε σημαντικές λειτουργίες στις διαρκώς μεταβαλλόμενες επικοινωνίες HF χωρίς να αφαιρείτε το χέρι σας από το VFO. Το δαχτυλίδι έχει την παραδοσιακή Yaesu εξαιρετική απαλή και σταθερή αίσθηση όταν χρησιμοποιείται.
Λογισμικό τηλεχειριστηρίου υπολογιστή για επέκταση του εύρους λειτουργίας
Ακόμη και από απόσταση, άνετη λειτουργία Διαθέσιμη Διπλή Ζώνη, αξιοποιώντας το πλεονέκτημα του Hybrid SDR
Απομακρυσμένη λειτουργία συνδεδεμένη σε LAN ή Internet
Διατίθεται λογισμικό ελέγχου υπολογιστή που εκτελείται απομακρυσμένη λειτουργία του πομποδέκτη από απομακρυσμένη τοποθεσία μέσω του LAN ή του Διαδικτύου. (Απαιτείται προαιρετική εξωτερική μονάδα LAN)
Στην απομακρυσμένη λειτουργία, εκτός από τη βασική λειτουργία του πομποδέκτη, είναι συμβατός με DUAL-BAND scope και ευέλικτες οθόνες, επιτρέποντας άνετη λειτουργία. Επίσης, μπορείτε να απολαύσετε διάφορες χρήσεις, όπως παρακολούθηση της κατάστασης της ζώνης σε μια μεγάλη οθόνη σε ένα μέρος μακριά από την παράγκα, συνδέοντας σε ένα οικιακό τοπικό δίκτυο.
Με την επικοινωνία μετάδοσης/λήψης φωνής, εύρους ραδιοσυχνοτήτων, εύρους AF και εντολής CAT στον πομποδέκτη, η παρακολούθηση κατάστασης ζώνης ανά οθόνη εύρους, διάφορες ρυθμίσεις φίλτρου, λειτουργία μείωσης παρεμβολών κ.λπ., μπορεί να ρυθμιστεί εύκολα από τον υπολογιστή και είναι δυνατή η άνετη επικοινωνία .
