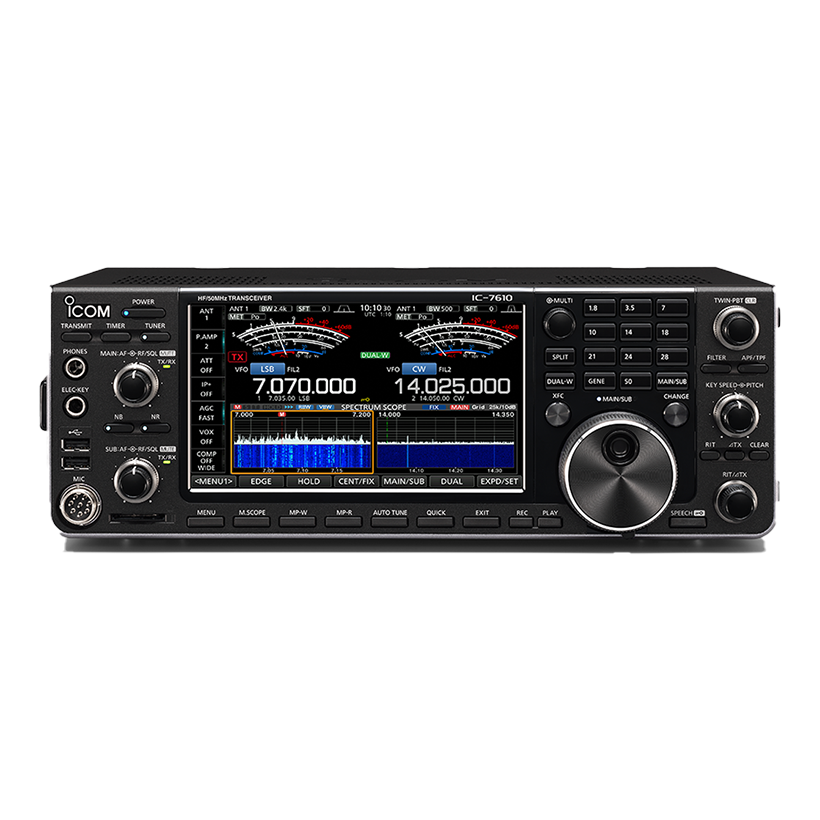

Καινοτόμο σύστημα άμεσης δειγματοληψίας RF
Είτε πρόκειται για κακές συνθήκες μπάντας είτε για μάχη για να διαλέξετε μια κλήση σε μια μεγάλη συσσώρευση, τα αχνά σήματα ήταν πάντα μια πρόκληση για τους DXers και τους διαγωνιζόμενους σε όλο τον κόσμο. Η διαφορά ανάμεσα στο να βάλετε το QSO στο αρχείο καταγραφής ή να προσπαθήσετε άλλη φορά είναι η δυνατότητα του δέκτη σας. Ένας βασικός παράγοντας είναι οι δυνατότητες RMDR, η ικανότητα να διακρίνεις ένα αχνό σήμα παρουσία ισχυρότερων, παρακείμενων σημάτων. Το IC-7610 εισάγει διπλούς δέκτες άμεσης δειγματοληψίας ραδιοσυχνοτήτων, επιτυγχάνοντας RMDR 110dB, συναγωνιζόμενος εκείνους των κορυφαίων πομποδεκτών.
Εκπληκτικά 110 dB* RMDR
Το σύστημα άμεσης δειγματοληψίας RF στο IC-7610 είναι ικανό για 110 dB RMDR. Αυτή η απόδοση σάς δίνει τη δυνατότητα να τραβάτε αδύναμα σήματα από το θόρυβο των ισχυρών παρακείμενων σημάτων. Υπάρχει μια διαφορά που μπορείτε πραγματικά να ακούσετε καθώς το επιθυμητό σήμα βγαίνει από το pileup!
*Αντιπροσωπευτική τιμή σε διαχωρισμό συχνότητας 2 kHz (Συχνότητα λήψης: 14,2 MHz, Λειτουργία: CW, IF BW: 500 Hz)
Το προσαρμοσμένο VCXO χρησιμοποιείται για το κύριο ρολόι
Η μείωση του θορύβου φάσης σε έναν δέκτη είναι πάντα μια πρόκληση, καθώς είναι ένα φυσικό χαρακτηριστικό ενός δέκτη. Το κύριο ρολόι του IC-7610 χρησιμοποιεί έναν χαμηλό θόρυβο φάσης VCXO (Voltage Controlled Crystal Oscillator), σε συνδυασμό με την πολυετή τεχνική τεχνογνωσία της Icom για να σχεδιάσει ένα κοινό τροφοδοτικό για τα VCXO και FPGA, αποδίδοντας εξαιρετικά χαμηλό θόρυβο φάσης. Επίσης, ένα σήμα αναφοράς 10 MHz μπορεί να εισαχθεί στο IC-7610 για μεγαλύτερη ακρίβεια.
Ανεξάρτητος Διπλός Δέκτης
Είτε ακούτε και τις δύο πλευρές ενός σπάνιου σταθμού DX που εκτελείται σε split είτε αναζητάτε πολλαπλασιαστή σε διαφορετική μπάντα ή λειτουργία, οι διπλοί δέκτες του IC-7610 σας έχουν καλύψει. Δύο ξεχωριστοί προεπιλογείς DIGI-SEL, δύο ξεχωριστά δίκτυα Band Pass Filter, τροφοδοτούν δύο ξεχωριστούς μετατροπείς A/D στο FPGA.
DIGI-SEL για κύρια και δευτερεύουσα
ζώνη Οι προεπιλογείς DIGI-SEL είναι φίλτρα ραδιοσυχνοτήτων με αιχμηρά, στενά χαρακτηριστικά ζώνης διέλευσης που εμποδίζουν την υπερχείλιση μετατροπέα αναλογικού σε ψηφιακό από μεγάλα σήματα εκτός ζώνης κατά τη δειγματοληψία των σημάτων ραδιοσυχνοτήτων. Επιπλέον, τα στοιχεία IMD τρίτης και ανώτερης τάξης μειώνονται. Αυτό είναι ιδανικό όταν λαμβάνονται ισχυρά σήματα σε μια συσσώρευση διαγωνισμών ή από σταθμούς εκπομπής σε γειτονικές συχνότητες ή μπάντες.
α)
β)
α) Χαρακτηριστικά ζώνης διέλευσης BPF και προεπιλογέα που λαμβάνουν στα 7,22 MHz
β) Χαρακτηριστικά ζώνης διέλευσης μεταξύ της κεραίας και του προεπιλογέα (στην έξοδο προεπιλογέα)
Ήχος ηχείου υψηλής ποιότητας
Για να ολοκληρώσετε τον δέκτη, υπάρχει μια εσωτερική θήκη ηχείων. Το περίβλημα είναι ρυθμισμένο ώστε να αναπαράγει καθαρό, φυσικό ήχο και είναι μονωμένο από το πλαίσιο του ραδιοφώνου για να αποτρέπει τον θόρυβο από τους κραδασμούς και τον συντονισμό του πίνακα. .
Digital-Up-Conversion (DUC) για Clean TX
Παραβιάζοντας την παράδοση της ανάμειξης ενός σήματος φορέα με έναν τοπικό ταλαντωτή, χρησιμοποιείται μια μέθοδος Digital-Up-Conversion (DUC) για τη δημιουργία του απαιτούμενου σήματος από τον μετατροπέα ψηφιακού σε αναλογικό . Το γράφημα στα δεξιά δείχνει τη διαφορά που κάνει αυτό το νέο σχέδιο.
E-ενσωματωμένος αυτόματος δέκτης κεραίας
Ο ενσωματωμένος αυτόματος δέκτης κεραίας απομνημονεύει τις ρυθμίσεις του με βάση τη συχνότητα εκπομπής σας, έτσι ώστε να μπορεί να ανακαλεί τη ρύθμιση συντονισμού όταν αλλάζετε μπάντες λειτουργίας. Η λειτουργία δέκτη έκτακτης ανάγκης* σάς δίνει τη δυνατότητα να λειτουργείτε για μικρά χρονικά διαστήματα με μια κεραία με υψηλό SWR.
*Η ισχύς εξόδου δεν είναι εγγυημένη και η ισχύς μπορεί να μειωθεί.
Έγχρωμη οθόνη 7 ιντσών με λειτουργία οθόνης αφής
Η μεγάλη έγχρωμη οθόνη 7 ιντσών εμφανίζει διάφορες πληροφορίες λειτουργίας και ρύθμισης με μια ματιά σε υψηλή ανάλυση (800 × 480 pixel.) Η οθόνη εμφανίζει καθαρά διάφορα χαρακτηριστικά, για παράδειγμα το εύρος διπλού φάσματος ευθυγραμμισμένο κάθετα ή οριζόντια, προσομοιωμένοι αναλογικοί μετρητές και αποκωδικοποιημένα μηνύματα RTTY, PSK31/63 mode.
Διπλοί δέκτες, πεδία διπλού φάσματος
Το IC-7610 παρέχει διπλή λήψη, σε διαφορετικές ζώνες, όπως και τα πεδία φάσματος υψηλής ταχύτητας, υψηλής ανάλυσης. Είτε παρακολουθείτε το άνοιγμα μιας μπάντας, είτε εργάζεστε σε έναν σπάνιο σταθμό DX που λειτουργεί με διαχωρισμό είτε αναζητάτε έναν πολλαπλασιαστή, η δυνατότητα παρακολούθησης κάθε δέκτη ξεχωριστά επιτρέπει στον χειριστή να συγκεντρωθεί στο να τραβήξει ένα αδύναμο σήμα. Τα πεδία παρέχουν κορυφαία απόδοση στην κατηγορία του σε ανάλυση, ταχύτητα σάρωσης και δυναμικό εύρος 100 dB. Για να πλοηγηθείτε πιο εύκολα στη ζώνη, συνδέστε ένα ποντίκι υπολογιστή στη θύρα USB για συντονισμό σημείου και κλικ των δεκτών.
*Αριθμός εικονοστοιχείων που εμφανίζεται σε επίπεδο 60 dB, κατά τη λήψη ενός σήματος.
Ευελιξία εμβέλειας
ήχου Η οθόνη Audio Scope εμφανίζει ένα πεδίο FFT με καταρράκτη μαζί με έναν παλμογράφο τόσο για μετάδοση όσο και για λήψη ήχου. Αυτό καθιστά εύκολη την παρακολούθηση χαρακτηριστικών AF, όπως το επίπεδο συμπιεστή μικροφώνου, το πλάτος του φίλτρου, το φίλτρο εγκοπής και στο CW, μπορείτε να παρακολουθείτε τις λαμβανόμενες φόρμες κυμάτων πληκτρολόγησης CW.
Οθόνη αφής και κουμπί πολλαπλών επιλογών για ομαλή λειτουργία
Ο συνδυασμός της οθόνης αφής και του κουμπιού πολλαπλών επιλογών προσφέρει γρήγορη και ομαλή λειτουργία. Όταν πιέζετε το κουμπί πολλαπλών επιλογών, τα στοιχεία μενού εμφανίζονται στη δεξιά πλευρά της οθόνης. Μπορείτε να επιλέξετε ένα στοιχείο αγγίζοντας την οθόνη και μπορείτε να προσαρμόσετε τα επίπεδα περιστρέφοντας το κουμπί πολλαπλών επιλογών.
Remote Encoder for Second VFO Knob
Ο προαιρετικός απομακρυσμένος κωδικοποιητής RC-28 σάς δίνει τη δυνατότητα να προσθέσετε έναν εξωτερικό υποεπιλογέα για τον έλεγχο της Sub-band. Η κύρια και η δευτερεύουσα ζώνη μπορούν να αλλάξουν με τα κουμπιά F1 και F2 και μπορούν να ελεγχθούν με το RC-28. Το LED πάνω από τα κουμπιά F1 και F2 ανάβει για να δείξει την ενεργή ζώνη.
Υποδοχή DVI-D για σύνδεση εξωτερικής οθόνης
Το IC-7610 διαθέτει υποδοχή DVI-D για εξωτερική οθόνη. Η συχνότητα λειτουργίας, οι πληροφορίες ρύθμισης και το εύρος του φάσματος μπορούν να παρατηρηθούν σε μια μεγάλη εξωτερική οθόνη.
Υποδοχή κάρτας SD και θύρα USB για εξοικονόμηση δεδομένων
Όταν χρησιμοποιείται με κάρτα SD ή μονάδα flash USB, μπορεί να αποθηκευτεί και να φορτωθεί διάφορα περιεχόμενα, συμπεριλαμβανομένων ενημερώσεων υλικολογισμικού, καναλιών μνήμης, τραβηγμένων εικόνων οθόνης και άλλων προσωπικών ρυθμίσεων. Ο ήχος TX/RX, οι μνήμες φωνής, οι μνήμες RTTY/CW και τα αρχεία καταγραφής αποκωδικοποίησης RTTY μπορούν να αποθηκευτούν και να χρησιμοποιηθούν στην κάρτα SD.
Έξοδος σήματος I/Q
Το IC-7610 μπορεί να εξάγει σήματα I/Q σε έναν συνδεδεμένο υπολογιστή. Χρησιμοποιώντας τα σήματα I/Q στο HDSDR (δωρεάν), μπορείτε να ακούσετε τα λαμβανόμενα σήματα ή να παρατηρήσετε το εύρος του φάσματος στον υπολογιστή. Χρησιμοποιείται σε συνδυασμό με το CW Skimmer (Shareware) ή το N1MM Logger+ (Freeware), μπορείτε ουσιαστικά να αποκωδικοποιήσετε όλα τα σήματα Morse στη ζώνη λειτουργίας. Αυτή η λειτουργία είναι πολύ χρήσιμη για διαγωνισμό και κυνήγι DX, όπως παρακολούθηση της δραστηριότητας στη ζώνη και αποτελεσματική επανάκληση στη λειτουργία split.
*Η λειτουργία είναι διαθέσιμη μόνο για μελλοντική ενημέρωση υλικολογισμικού
VSimplified Remote Control για RS-BA1
Είτε από απομακρυσμένο μέρος του QTH του σπιτιού σας είτε σε απομακρυσμένη τοποθεσία κάπου σε όλο τον κόσμο, το λογισμικό RS-BA1 σάς δίνει τη δυνατότητα να χειριστείτε το IC-7610 σας. Όχι μόνο μπορείτε να ελέγξετε τις ρυθμίσεις του ραδιοφώνου και να έχετε και τις δύο διαδρομές ήχου RX/TX, μπορείτε να εμφανίσετε ένα εύρος φάσματος μιας ζώνης με τον καταρράκτη. Με την προσθήκη μιας υποδοχής Ethernet, δεν απαιτείται υπολογιστής σταθμού βάσης. .
Άλλα εξαιρετικά χαρακτηριστικά
Κεραία RX
BNC τύπου RX Υποδοχές εισόδου/εξόδου για κεραία δέκτη ή εξωτερική σύνδεση BPF/προενισχυτή
Λειτουργία CW
Ελεγχόμενη από FPGA διαμόρφωση κυματομορφής κλειδώματος CW
Ηλεκτρονικό κλειδί πολλαπλών λειτουργιών
Έλεγχος βήματος CW από 300 Hz έως 900 Hz
Λειτουργία αυτόματης επανάληψης
Διαγωνισμός μετρητής σειριακών αριθμών
Κανονικό ή σύντομο στυλ Μορς
Σύστημα διπλής υποδοχής κλειδιού
Πλήρης διάρρηξη και ημι-διάσπαση
CW Λειτουργία αυτόματου συντονισμού
APF (Audio Peak Filter) με ρυθμιζόμενο σχήμα φίλτρου, πλάτος και επίπεδο AF
Δέκτης Δέκτης
30 kHz έως 60 MHz
(Ορισμένες συχνότητες δεν είναι εγγυημένες.)
Δύο τύποι προενισχυτών Προενισχυτής
1: Βελτιώνει τα χαρακτηριστικά ενδοδιαμόρφωσης
Προενισχυτής 2: Προενισχυτής υψηλής απολαβής
3 dB – 45 dB μεταβλητός εξασθενητής
Η λειτουργία IP+ βελτιώνει την απόδοση 3ης τάξης
καναλιού
TY0 1 σημείου τομής κωδικοποιητής και αποκωδικοποιητής
Φίλτρο ήχου διπλής κορυφής για τη λειτουργία RTTY
Ρυθμιζόμενη χρονική σταθερά AGC από 0,1 έως 6 δευτερόλεπτα
Ψηφιακό διπλό PBT εξαλείφει τις παρεμβολές από γειτονικά σήματα
Λειτουργία παρακολούθησης κύριας/υπομπάντας για λήψη διαφορετικότητας
Λειτουργία παρακολούθησης πομπού
TX
Όλες οι λειτουργίες Έλεγχος ισχύος
VOX (Voice Operated transmission)
Υποδοχή transverter τύπου BNC
Ισοσταθμιστής μικροφώνου και ρυθμιζόμενο εύρος ζώνης εκπομπής
50 τόνοι CTCSS
Το Memo pad λειτουργίας
αποθηκεύει έως και 10 συχνότητες και λειτουργίες
λειτουργίας
Γρήγορη λειτουργία διπλού ρολογιού Γρήγορη λειτουργία διπλού ρολογιού
Κέρδος ραδιοσυχνοτήτων και έλεγχος φίμωσης με κουμπί
RIT και ΔTX μεταβλητή έως 9,999 kHz
UTC/τοπικό ρολόι και λειτουργία χρονοδιακόπτη
1 Hz pitch συντονισμός και οθόνη
Λειτουργία κλειδώματος κλήσης
Ρυθμιζόμενη φρένο κύριου επιλογέα
Εξωτερικές υποδοχές ηχείων για κύριους και δευτερεύοντες δέκτες
Λειτουργία προφύλαξης οθόνης
Μετρητής πολλαπλών λειτουργιών
(S-meter, Power, ALC, COMP, SWR, ID, VD και TEMP)
Λειτουργία βήματος αυτόματου συντονισμού
Παρεχόμενα αξεσουάρ (Μπορεί να διαφέρει ανάλογα με την έκδοση)
- Μικρόφωνο χειρός, HM-219
- Καλώδιο τροφοδοσίας DC
- Ασφάλειες
- Βύσματα
Σχετικά με τη ζώνη των 60 μέτρων (5 MHz)
Από τις αρχές του 2017, η μπάντα των 60 μέτρων (5 MHz) κυκλοφόρησε για ραδιοερασιτεχνικό ραδιόφωνο στη Γερμανία. Εάν θέλετε να επεκτείνετε τον πομποδέκτη Icom HC IC-7610 για αυτήν την περιοχή, παρακαλούμε επικοινωνήστε με έναν από τους ερασιτέχνες συνεργάτες λιανικής πώλησης ραδιοφώνου ( D / A / CH ). Ενημερώνονται για την πιθανή διαδικασία και μπορούν να κάνουν την κατάλληλη τροποποίηση. Και εάν εκτελεστεί σωστά, η εγγύηση της συσκευής δεν θα επηρεαστεί.
