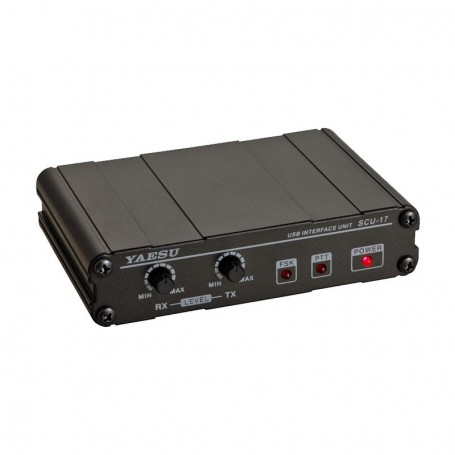

YAESU SCU-17

Η μονάδα διασύνδεσης SCU-17 μπορεί να χρησιμοποιηθεί για έλεγχο CAT του πομποδέκτη με υπολογιστή μέσω σύνδεσης USB. και για επικοινωνίες που χρησιμοποιούν ψηφιακές λειτουργίες SSTV, RTTY και PSK.

Το SCU-17 παρέχει επικοινωνία CAT μέσω του τερματικού USB όταν ένας υπολογιστής δεν διαθέτει σύνδεση RS-232C.

Το SCU-17 είναι εξοπλισμένο με συσκευή συστήματος ήχου USB, επομένως τα σήματα του συστήματος ήχου TX και RX είναι προσβάσιμα στο SCU-17 μέσω του καλωδίου USB. Επομένως, το παρεχόμενο καλώδιο USB είναι η μόνη σύνδεση που απαιτείται μεταξύ του SCU-17 και του υπολογιστή.

Το SCU-17 είναι εξοπλισμένο με σειριακή συσκευή USB δύο καναλιών και επιτρέπει τις διάφορες λειτουργίες μετάδοσης και την επικοινωνία CAT ταυτόχρονα.

Το SCU-17 λειτουργεί από την τροφοδοσία του διαύλου USB. δεν χρειάζεται να προετοιμάσετε εξωτερικό τροφοδοτικό.

Για απομόνωση ραδιοσυχνοτήτων, το SCU-17 έχει σχεδιαστεί με ρελέ φωτογραφιών για τους ακροδέκτες PTT/FSK. Οι μετασχηματιστές AF χρησιμοποιούνται στις γραμμές AUDIO IN/OUT για να παρέχουν εξαιρετική απομόνωση του εδάφους.

Το SCU-17 είναι εξοπλισμένο με τα χειριστήρια ήχου TX και RX στον μπροστινό πίνακα, για εύκολη ρύθμιση της στάθμης.

Οι ενδείξεις LED στον μπροστινό πίνακα SCU-17 παρακολουθούν τον έλεγχο PTT και FSK. Οι συνθήκες λειτουργίας ενδέχεται να επιβεβαιωθούν γρήγορα.
